Tiêu chuẩn thiết kế & lưu ý khi thi công hệ thống lọc nước bể bơi

Tiêu chuẩn thiết kế lọc nước bể bơi là nền tảng quan trọng quyết định toàn bộ quá trình thi công hệ thống lọc nước bể bơi. Việc triển khai không chỉ đơn thuần là lắp đặt thiết bị mà là giai đoạn hiện thực hóa bản vẽ kỹ thuật, đòi hỏi sự tuân thủ nghiêm ngặt các yêu cầu về kỹ thuật, an toàn và vật liệu. Khi thi công đúng chuẩn, hệ thống lọc mới có thể vận hành ổn định, đảm bảo chất lượng nước theo quy định và kéo dài tuổi thọ công trình.

Bài viết này được biên soạn bởi đội ngũ chuyên gia nhằm cung cấp đầy đủ tiêu chuẩn thiết kế – thi công, yêu cầu kỹ thuật của từng hạng mục và những lưu ý quan trọng để giúp kỹ sư, chủ đầu tư và nhà thầu triển khai dự án hiệu quả, an toàn và đúng thông số.

Bạn đã sẵn sàng tìm hiểu sâu hơn về các tiêu chuẩn cốt lõi trong thiết kế và thi công hệ thống lọc nước bể bơi?

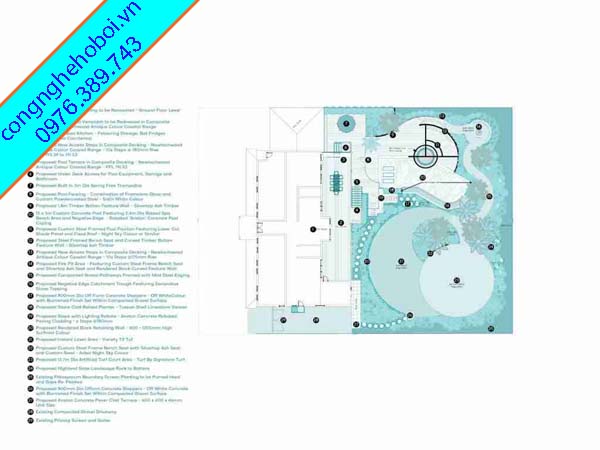

Thiết Kế Quy Hoặch Bể Bơi

• Tham khảo thêm về các bước lập kế hoạch tại bài viết Quy trình thiết kế hệ thống lọc nước bể bơi: Bước chuẩn & tiêu chí kỹ thuật 2025

---

Tiêu chuẩn kỹ thuật thiết kế lọc nước bể bơi

Mọi thiết kế và thi công hệ thống lọc nước bể bơi đều phải bắt đầu từ các tiêu chuẩn kỹ thuật. Đây là cơ sở để tính toán và lựa chọn thiết bị, đảm bảo hiệu suất lọc mong muốn.

Tiêu chuẩn Việt Nam (TCVN) và quốc tế về thiết kế lọc nước bể bơi

Mặc dù chưa có một TCVN riêng biệt cho thiết kế lọc nước bể bơi, các dự án tại Việt Nam thường áp dụng kết hợp các quy định hiện hành và tiêu chuẩn quốc tế.

Tiêu chuẩn tham chiếu quan trọng

• Thông tư số 02/2011/TT-BVHTTDL của Bộ Văn hóa, Thể thao và Du lịch: Quy định về điều kiện hoạt động của cơ sở thể thao tổ chức hoạt động bơi, lặn

• Điện an toàn: TCVN 7997:2009 (Thiết bị điện – Yêu cầu an toàn đối với bơm nước) và các quy định về lắp đặt điện trong môi trường ẩm ướt.

• Tiêu chuẩn Quốc tế (DIN/NSP): Thường được sử dụng để xác định các thông số thủy lực như Chu kỳ Tuần hoàn và Tốc độ Lọc (Filtration Rate).

Bảng So sánh Tiêu chuẩn thiết kế lọc nước bể bơi theo Loại hình Bể bơi

Chuyên môn: Việc tuân thủ TCVN về chất lượng nước không chỉ là quy định pháp luật mà còn là yếu tố cốt lõi đảm bảo sức khỏe của người bơi.

Yêu cầu về kích thước bình lọc, công suất máy bơm, lưu lượng nước theo tiêu chuẩn thiết kế lọc nước bể bơi

Ba thông số này phải có sự đồng bộ tuyệt đối, quyết định khả năng làm việc của toàn bộ hệ thống.

1. Lưu lượng Nước ($Q$)

Đây là thông số khởi đầu, được tính dựa trên Thể tích bể ($V$) và Chu kỳ tuần hoàn ($\tau$).

Nếu Lưu lượng tính toán là Q=25m3/h, thì Bơm và Bình lọc phải có khả năng xử lý tối thiểu 25m3/h.

2. Kích thước Bình lọc (Sand Filter Size)

• Bình lọc được chọn dựa trên Lưu lượng $Q$ và Tốc độ Lọc tối đa cho phép.

• Công thức tính Diện tích bề mặt lọc (Af​): Af​=Q/V tốc độ lọc​

• Ví dụ: Nếu Q=25m3/h và tốc độ lọc tối đa là $30m/h$, thì Af​=25/30≈0.83m2. Kích thước bình lọc cần chọn phải có diện tích bề mặt lọc ≥0.83m2.

Bình Lọc Cát Bể Bơi

3. Công suất Máy bơm (Pump Capacity)

• Công suất bơm (HP/kW) được chọn dựa trên $Q$ và Tổng cột áp ($H$) yêu cầu.

• $H$ bao gồm cột áp tĩnh (chiều cao) và tổn thất áp suất qua đường ống, van, bình lọc, và bộ gia nhiệt (nếu có).

• Lời khuyên Chủ động: Luôn chọn bơm có công suất và cột áp dư ra 10-15% so với tính toán lý thuyết để đề phòng tổn thất không lường trước.

Tiêu chuẩn chất lượng nước bể bơi (Mục tiêu cuối cùng của tiêu chuẩn thiết kế lọc nước bể bơi)

Chất lượng nước là thước đo cuối cùng của một hệ thống lọc hoạt động hiệu quả.

• Độ trong: Nước phải trong suốt, nhìn rõ đáy bể ở chỗ sâu nhất.

• Mầm bệnh: Không có sự hiện diện của vi khuẩn gây bệnh (ví dụ: Coliform, E.Coli).

• Độ pH và Chất khử trùng: Phải duy trì trong ngưỡng an toàn để vừa diệt khuẩn, vừa không gây kích ứng da, mắt. Clo dư cần được kiểm soát chặt chẽ (đặc biệt trong bể công cộng).

Đối với các dự án cao cấp, có thể áp dụng thêm công nghệ khử trùng tiên tiến (UV, Ozone) để giảm lượng Clo sử dụng, nhưng vẫn phải đảm bảo ngưỡng Clo dư tối thiểu theo TCVN.

---

Tiêu chuẩn an toàn

Tiêu chuẩn an toàn không chỉ giới hạn trong quá trình thi công mà còn liên quan đến an toàn vận hành trọn đời của công trình.

Yêu cầu trong tiêu chuẩn thiết kế lọc nước bể bơi về chống thấm

Chống thấm là yếu tố then chốt quyết định độ bền của kết cấu bể bơi. Sai sót trong chống thấm dẫn đến rò rỉ, gây hư hỏng kết cấu và lãng phí nước/hóa chất.

Quy trình thi công chống thấm chuẩn:

1. Chuẩn bị bề mặt: Bề mặt bê tông phải phẳng, sạch sẽ, không có vết nứt lớn (phải được xử lý vết nứt trước).

2. Vật liệu: Sử dụng vật liệu chống thấm chuyên dụng cho bể bơi (thường là màng chống thấm polyme đàn hồi hoặc vật liệu gốc xi măng polymer).

3. Số lớp: Thi công đủ số lớp theo khuyến nghị của nhà sản xuất (thường 2-3 lớp).

4. Thử nước (Waterproofing Test): Bắt buộc phải thử nước sau khi hoàn thiện chống thấm và trước khi ốp lát.

Checklist Kiểm tra Chống Thấm

Kiểm tra hệ thống điện nước (Đảm bảo an toàn theo tiêu chuẩn thiết kế lọc nước bể bơi)

Hệ thống điện và đường ống nước là hai mạng lưới cần được kiểm tra áp suất và an toàn nghiêm ngặt trước khi bàn giao.

Kiểm tra Đường ống (Piping Test)

• Thử áp lực (Pressure Test): Sau khi lắp đặt đường ống và trước khi lấp đất/đổ bê tông.

  • Áp lực thử: Thường là 1.5 lần áp lực vận hành tối đa của bơm, duy trì trong ít nhất 30 phút.

  • Mục tiêu: Phát hiện rò rỉ tại các mối nối keo, van và phụ kiện.

• Đảm bảo Dòng chảy: Đường kính ống ($DN$) phải phù hợp để tốc độ dòng chảy tối ưu (thường $1.5-2.5m/s$) nhằm giảm tổn thất áp suất.

Kiểm tra An toàn Điện (Electrical Safety Check)

• ELCB/RCD: Kiểm tra chức năng của thiết bị ngắt mạch rò rỉ điện. Đây là thiết bị cứu mạng trong môi trường nước.

• Tiếp địa (Grounding): Đo điện trở tiếp địa. Đảm bảo tất cả thiết bị kim loại và tủ điện đều được nối đất an toàn.

• Chuẩn IP: Đảm bảo tủ điện và các thiết bị điện ngoài trời đạt chuẩn chống nước, chống bụi ($IP55$ trở lên).

Bảo trì định kỳ sau thi công

Thi công hoàn thiện chỉ là bước khởi đầu. Một hệ thống lọc chỉ duy trì được hiệu suất cao nếu được bảo trì đúng cách.

• Quy trình Rửa ngược (Backwash): Hướng dẫn vận hành phải chi tiết cách rửa ngược bình lọc khi áp suất tăng lên (thường $0.5-1.0bar$ so với áp suất sạch).

• Kiểm tra Bơm và Van: Kiểm tra định kỳ độ kín của phớt bơm, van và thay thế khi có dấu hiệu rò rỉ hoặc tiếng ồn lạ.

• Vệ sinh định kỳ: Lên lịch vệ sinh rổ lọc rác của bơm và skimmer (đặc biệt quan trọng với bể công cộng).

Kinh nghiệm thực tế: Bảo trì định kỳ không chỉ là sửa chữa mà còn là kiểm tra dự đoán (Predictive Check). Ví dụ, theo dõi mức tiêu thụ hóa chất và điện năng để phát hiện sớm sự cố (bình lọc bị tắc, bơm chạy không hiệu quả).

---

Yêu cầu Vật liệu & Thiết bị theo tiêu chuẩn thiết kế lọc nước bể bơi

Lựa chọn vật liệu và thiết bị chất lượng cao là yếu tố quyết định độ bền và hiệu suất dài hạn của hệ thống.

Lựa chọn vật liệu lọc phù hợp

Vật liệu lọc cần được chọn dựa trên loại hình bể bơi và yêu cầu về độ sạch của nước.

Chọn thiết bị phụ trợ: van, bơm, đường ống

Các thiết bị phụ trợ phải đảm bảo tính tương thích và khả năng chống chịu hóa chất.

• Đường ống (Piping): Bắt buộc sử dụng ống uPVC/PVC chịu áp lực (PN10/PN16). Không sử dụng ống thoát nước (drain pipe) cho hệ thống tuần hoàn.

• Van (Valves): Sử dụng van bi (Ball Valve) hoặc van cánh bướm (Butterfly Valve) chất lượng cao, chịu hóa chất (Clo). Van đa năng (Multiport Valve) của bình lọc phải hoạt động trơn tru, không rò rỉ.

• Máy bơm (Pump): Chọn bơm có cánh bơm và thân bơm chịu ăn mòn. Đối với bể công cộng, ưu tiên bơm có Hiệu suất Năng lượng cao (Energy Efficient) để giảm chi phí điện năng.

Van lọc nước bể bơi

So sánh phương pháp thi công tự động và thủ công (Ảnh hưởng đến tiêu chuẩn thiết kế lọc nước bể bơi)

Thi công tự động (Automation) ngày càng trở nên phổ biến, đặc biệt trong các dự án thương mại.

---

Tổng hợp Checklist, Bảng Minh Họa & FAQ

Để tóm tắt và củng cố kiến thức, dưới đây là các công cụ tra cứu nhanh dành cho người thi công và nhà thầu.

Checklist Kiểm tra Chống Thấm và Điện Nước

Việc tuân thủ checklist này giúp giảm thiểu rủi ro sự cố sau khi bể bơi đi vào hoạt động.

Hạng mục	Bước kiểm tra chi tiết	Kết quả Đạt (Pass)
Chống Thấm	Kiểm tra độ phẳng, sạch của bề mặt trước khi thi công.	Bề mặt không có vết nứt lớn, không bụi bẩn, đủ độ ẩm.
	Thi công đủ số lớp và độ dày vật liệu chống thấm.	Số lớp/Độ dày đúng theo tiêu chuẩn nhà sản xuất.
	Thử nước 48-72 giờ (Waterproofing Test).	Mực nước hao hụt nằm trong giới hạn bay hơi tự nhiên.
Đường Ống	Thử áp lực đường ống (1.5 lần áp suất vận hành).	Không phát hiện rò rỉ tại bất kỳ mối nối nào trong 30 phút.
	Kiểm tra độ dốc và gối đỡ đường ống.	Ống được cố định chắc chắn, có độ dốc phù hợp để xả cặn.
Hệ thống Điện (Tiêu chuẩn thiết kế lọc nước bể bơi quan trọng)	Kiểm tra dây tiếp địa (Grounding).	Điện trở tiếp địa đạt chuẩn an toàn.
	Kiểm tra thiết bị chống rò rỉ (ELCB/RCD).	Thiết bị hoạt động tốt khi thử nghiệm, ngắt mạch kịp thời.
	Đảm bảo IP Rating cho thiết bị điện.	Bơm và tủ điện đạt chuẩn chống nước (IP55 trở lên).

Bảng So sánh Vật liệu và Thiết bị Lọc

Thiết bị/Vật liệu	Tiêu chí lựa chọn cho Bể Công cộng	Tiêu chí lựa chọn cho Bể Gia đình
Bình lọc	Tốc độ lọc ≤ 30 m/h, có van tự động (tùy chọn)	Tốc độ lọc ≤ 40 m/h, van tay đa chức năng
Vật liệu lọc	Ưu tiên Cát Thủy tinh (Glass Media) hoặc Cát Zêolit	Cát Thạch Anh hoặc Cát Thủy tinh
Máy bơm	Công suất phù hợp Q, hiệu suất năng lượng cao (Variable Speed)	Công suất phù hợp Q, vật liệu chống ăn mòn
Hóa chất	Hệ thống định lượng tự động (pH/ORP Controller)	Châm thủ công (Tùy chọn bơm định lượng)

Câu hỏi Thường gặp về Tiêu chuẩn thiết kế lọc nước bể bơi

1. Có cần kiểm tra chống thấm khi thi công không? (Boolean)

Có. Kiểm tra chống thấm là bước bắt buộc và tối quan trọng trong quá trình thi công bể bơi. Nếu không thử nước kỹ lưỡng, rò rỉ sẽ xảy ra, dẫn đến tốn kém lớn và ảnh hưởng nghiêm trọng đến kết cấu công trình sau này.

2. Tiêu chuẩn kỹ thuật hệ thống lọc là gì? (Definitional)

Tiêu chuẩn kỹ thuật hệ thống lọc là tập hợp các thông số định lượng (ví dụ: Chu kỳ tuần hoàn, Tốc độ lọc, Kích thước thiết bị) và các yêu cầu về chất lượng vật liệu, được thiết lập để đảm bảo nước bể bơi được làm sạch, tuần hoàn hiệu quả, đạt chuẩn an toàn vệ sinh theo quy định (như Quyết định 3892/2007/QĐ-BYT).

3. Các yêu cầu vật liệu & thiết bị? (Grouping)

Các yêu cầu vật liệu và thiết bị bao gồm: Lựa chọn vật liệu lọc có hiệu suất phù hợp (Cát Thủy tinh, Cát Thạch Anh); Chọn thiết bị phụ trợ (bơm, van, đường ống) đảm bảo công suất và khả năng chịu áp lực/hóa chất; và cân nhắc áp dụng phương pháp thi công tự động để tối ưu hóa vận hành.

4. So sánh thi công tự động và thủ công? (Comparative)

Thi công tự động sử dụng thiết bị điều khiển và van điện, mang lại chất lượng nước ổn định hơn và tiết kiệm nhân công nhưng có chi phí đầu tư ban đầu cao. Thi công thủ công sử dụng van tay, có chi phí thấp hơn nhưng đòi hỏi nhân công có kinh nghiệm để duy trì chất lượng nước.

---

Kết luận

Tuân thủ các tiêu chuẩn thiết kế lọc nước bể bơi & lưu ý khi thi công hệ thống lọc nước bể bơi là cam kết về chất lượng và an toàn cho mọi dự án. Từ việc lựa chọn vật liệu lọc chuẩn, lắp đặt đường ống chịu áp, đến kiểm tra an toàn điện, mỗi bước đều thể hiện tính Chuyên môn của đơn vị thực hiện.

Để đảm bảo hệ thống lọc nước bể bơi của bạn được thiết kế và thi công theo quy chuẩn kỹ thuật mới nhất, vận hành ổn định, an toàn và hiệu quả, hãy liên hệ với chúng tôi.
