Quy trình thi công hệ thống máy bơm bể bơi chuẩn kỹ thuật

Thi công hệ thống máy bơm bể bơi đúng chuẩn là yếu tố quyết định sự ổn định của công trình. Thực tế cho thấy, nhiều dự án dù đã chọn thiết bị tốt nhưng việc lắp đặt máy bơm hồ bơi sai kỹ thuật vẫn dẫn đến rung ồn, tụt áp, rò rỉ, và thiết bị nhanh hỏng.

Tuân thủ quy trình thi công máy bơm lọc hồ bơi và các tiêu chuẩn kỹ thuật nghiêm ngặt ngay từ đầu mang lại lợi ích lâu dài. Nó giúp hệ thống vận hành ổn định, an toàn, và cắt giảm đáng kể chi phí bảo trì, sửa chữa phát sinh.

Bài viết này sẽ trình bày chi tiết từng bước thi công máy bơm bể bơi thực tế. Chúng tôi sẽ đi sâu vào tiêu chuẩn lắp đặt đường ống, sơ đồ đấu nối điện điển hình, và cung cấp checklist nghiệm thu giúp bạn kiểm soát chất lượng công trình.

Tổng quan về hệ thống máy bơm bể bơi trong thi công

Trước khi đi vào chi tiết, cần hiểu rõ vai trò và các hạng mục liên quan của máy bơm trong tổng thể công trình khi thi công lắp đặt hệ thống máy bơm hồ bơi.

Vai trò của máy bơm trong hệ thống lọc và tuần hoàn khi thi công

Máy bơm là “trái tim” của hệ thống, thực hiện chức năng tuần hoàn nước liên tục.

• Dòng chảy cơ bản: Máy bơm hút nước từ các điểm thu → đẩy qua bình lọc → nước sạch được trả về hồ bơi.

• Liên kết: Máy bơm hoạt động đồng bộ với bình lọc, đường ống, van, và tủ điện điều khiển để tạo thành một chu trình khép kín.

Các hạng mục liên quan khi thi công hệ thống máy bơm bể bơi

Khi lắp đặt máy bơm hồ bơi, kỹ sư cần đồng bộ các hạng mục sau:

• Phòng máy và Nền móng: Khu vực lắp đặt bơm, cần đảm bảo chống thấm và có bệ chống rung.

• Đường ống Hút – Đẩy: Tuyến ống từ hồ bơi, qua bơm, qua lọc và trở lại hồ.

• Tủ điện Điều khiển: Cung cấp nguồn điện, bảo vệ quá tải và thiết lập chế độ vận hành.

Chuẩn bị trước khi thi công hệ thống máy bơm bể bơi

Chuẩn bị kỹ lưỡng giúp tránh sai sót và đẩy nhanh tiến độ lắp đặt máy bơm hồ bơi.

Khảo sát vị trí phòng máy và tuyến ống trước khi thi công hệ thống máy bơm bể bơi

Bước khảo sát thực tế luôn cần được ưu tiên hàng đầu, ngay cả khi đã có bản vẽ.

• Kiểm tra vị trí: Đảm bảo phòng máy tuân thủ cao độ thiết kế và không bị ngập.

• Thông gió và ồn: Xác nhận hệ thống thông gió phòng máy đã đủ chưa. Vị trí có thể lắp đặt vật liệu giảm ồn.

Kiểm tra thông số thiết kế, bản vẽ hệ thống trước khi lắp đặt máy bơm hồ bơi

Sử dụng bản vẽ đã được duyệt (MEP) làm căn cứ thi công, lắp đặt máy bơm lọc chính xác.

• Thông số: Xác nhận lại lưu lượng (Q), cột áp (H) thiết kế, và công suất, số lượng máy bơm.

• Điện cấp: Kiểm tra nguồn điện 1 pha/3 pha đã được kéo đến tủ điều khiển đúng yêu cầu.

Chuẩn bị vật tư và thiết bị cho việc thi công hệ thống máy bơm bể bơi

Đảm bảo vật tư đầy đủ và chất lượng cao.

• Máy bơm và Bình lọc: Kiểm tra model, tình trạng máy bơm, và các phụ kiện đi kèm.

• Vật tư ống: Ống PVC chịu áp, keo dán, co, tê, van khóa, van một chiều (nên chọn loại chịu hóa chất).

Quy trình thi công hệ thống máy bơm bể bơi

Quy trình 4 bước sau phải được thực hiện tuần tự để đảm bảo chất lượng lắp đặt máy bơm hồ bơi.

Bước 1: Thi công và cố định bệ máy bơm

Bệ máy bơm là yếu tố quyết định độ rung và tuổi thọ của bơm.

• Cố định Chắc chắn: Đổ bệ bê tông phẳng, hoặc sử dụng khung thép cố định máy bơm. Bơm phải được đặt trên mặt phẳng tuyệt đối.

• Chống Rung: Sử dụng các miếng đệm cao su chuyên dụng để giảm rung và ồn.

• Căn Chỉnh: Đảm bảo đầu hút và đầu đẩy của bơm thẳng hàng với đường ống.

Bước 2: Lắp đặt đường ống hút, ống đẩy và kết nối

Lắp đặt hệ thống máy bơm hồ bơi cần đặc biệt chú trọng đường ống.

• Nguyên tắc Ống Hút: Tuyến ống hút phải ngắn nhất, sử dụng ít co nhất để giảm tổn thất và rò khí.

• Lắp đặt Van: Bố trí van khóa ở đầu hút và đầu đẩy bơm, van một chiều ở đường đẩy (ngăn nước chảy ngược).

• Kết nối Kín: Đảm bảo các mối nối keo dán PVC phải kín tuyệt đối để tránh rò rỉ nước hoặc hút không khí vào buồng bơm.

Thi Công Hồ Bơi Gia Đình

Bước 3: Đấu nối máy bơm với hệ thống điện và tủ điều khiển

An toàn điện là tiêu chí không thể bỏ qua khi thi công máy bơm bể bơi.

• Nối đất (Grounding): Bắt buộc phải nối dây tiếp địa cho motor bơm để đảm bảo an toàn chống giật.

• Bảo vệ Quá tải: Đấu nối qua CB riêng, Contactor, và Rơ-le nhiệt trong tủ điện để bảo vệ motor khi có sự cố quá dòng.

Bước 4: Kiểm tra kín, thử áp và chạy thử hệ thống lọc

Trước khi nghiệm thu, cần thực hiện các bài kiểm tra thực tế.

• Thử kín: Đổ nước mồi và kiểm tra rò rỉ tại các mối nối.

• Chạy thử: Chạy thử bơm. Kiểm tra tiếng ồn (rung), nhiệt độ vỏ motor, và áp suất trên đồng hồ cát.

Tiêu chuẩn kỹ thuật khi thi công hệ thống máy bơm bể bơi

Tuân thủ các tiêu chuẩn này đảm bảo hệ thống bền bỉ, an toàn khi lắp đặt máy bơm hồ bơi.

Yêu cầu về đường ống, van và phụ kiện chuẩn kỹ thuật khi thi công

• Đường kính Ống Chuẩn: Đường kính ống phải phù hợp với lưu lượng thiết kế.

• Vật liệu: Sử dụng ống PVC/UPVC chịu áp và chịu được hóa chất khử trùng (Chlorine).

• Hạn chế Co Góc: Giảm tối đa co 90 độ, thay thế bằng co 45 độ hoặc co cong lớn để giảm tổn thất áp suất.

Yêu cầu về an toàn điện và chống rò rỉ khi thi công hệ thống máy bơm bể bơi

Đây là tiêu chuẩn nghiêm ngặt nhất cho khu vực ướt.

• ELCB/RCD: Bắt buộc sử dụng aptomat chống giật (ELCB) hoặc RCD.

• Hộp Nối Kín Nước: Tất cả các hộp nối điện ngoài trời hoặc trong phòng máy phải là loại IP54 trở lên.

Yêu cầu về thông gió, chống ồn và bảo trì phòng máy

• Không gian Thao tác: Đảm bảo khoảng không gian tối thiểu $0.8m$ quanh thiết bị để dễ dàng bảo trì.

• Thoát nước: Phòng máy phải có hố ga, rãnh thoát nước để xử lý nước rò rỉ hoặc nước xả ngược từ bình lọc.

H2. Sơ đồ lắp đặt và đấu nối điển hình cho thi công hệ thống máy bơm bể bơi

Hình dung trực quan giúp quá trình lắp đặt máy bơm hồ bơi dễ dàng hơn.

H3. Sơ đồ mặt bằng phòng máy và tuyến ống

• Vị trí Đặt Bơm: Đặt bơm và bình lọc sát nhau, theo đúng thứ tự dòng chảy. Bơm đặt càng gần hồ bơi càng tốt.

• Tuyến ống: Thể hiện rõ các ống hút từ skimmer/máng tràn/xả đáy, và ống trả về hồ.

H3. Sơ đồ đấu nối thủy lực và điện cơ bản

• Thủy lực: Minh họa vị trí lắp van 1 chiều (sau bơm), đồng hồ áp (trước/sau bình lọc) và van khóa tổng.

• Điện: Sơ đồ nguyên lý đấu nối từ tủ điện, qua thiết bị bảo vệ (CB, rơ-le) đến motor bơm.

Những lỗi thi công thường gặp và cách khắc phục

Học hỏi từ những sai lầm thực tế giúp nâng cao chất lượng thi công hệ thống máy bơm bể bơi.

Lỗi bố trí ống hút sai, khiến bơm hay tụt nước, hút khí

• Nguyên nhân: Ống hút quá dài, dùng quá nhiều co 90 độ, hoặc cao độ ống hút bị cao hơn mực nước.

• Khắc phục: Ưu tiên thi công hệ thống máy bơm bể bơi với ống hút càng ngắn càng tốt. Kiểm tra và dán kín lại các mối nối ống hút để loại bỏ rò khí.

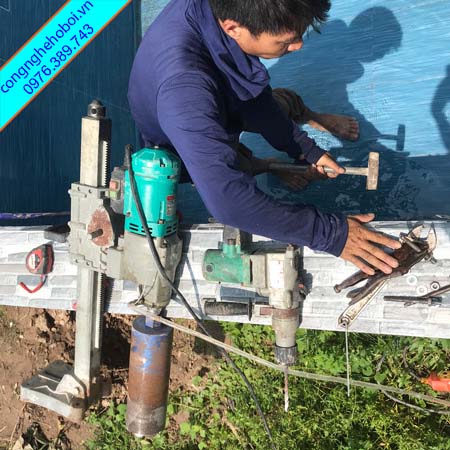

Lắp Ống Cho Bể Bơi

Lỗi nền máy bơm không chắc chắn, gây rung ồn

• Nguyên nhân: Lắp bơm trực tiếp lên nền không phẳng, thiếu đệm chống rung.

• Khắc phục: Phải sử dụng bệ máy bằng bê tông hoặc khung cố định chuyên dụng, sau đó căn chỉnh và sử dụng cao su chống rung dày.

Lỗi đấu điện và bảo vệ không đúng chuẩn an toàn

• Nguyên nhân: Không nối đất, không có rơ-le nhiệt, hoặc dùng CB chung với các tải khác.

• Khắc phục: Bắt buộc phải có hệ thống nối đất riêng biệt và tủ điện phải trang bị đầy đủ thiết bị bảo vệ.

Checklist nghiệm thu thi công hệ thống máy bơm bể bơi

Bước nghiệm thu là giai đoạn cuối cùng để đảm bảo chất lượng hạng mục lắp đặt hệ thống máy bơm lọc hồ bơi trước khi bàn giao cho chủ đầu tư.

Checklist kỹ thuật trước khi bàn giao

Mục kiểm tra	Yêu cầu kỹ thuật đạt chuẩn	Tình trạng
Hướng quay bơm	Kiểm tra hướng quay của motor bơm có đúng chiều mũi tên chỉ định không (đặc biệt là bơm 3 pha).	[Đạt/Không]
Độ kín đường ống	Không có hiện tượng rò rỉ nước hoặc hút khí ở các mối nối (Kiểm tra trong quá trình chạy thử).	[Đạt/Không]
Độ rung và ồn	Máy bơm chạy êm, rung động nằm trong dải cho phép (sử dụng đệm chống rung).	[Đạt/Không]
Áp lực	Áp lực trên đồng hồ cát (lọc) nằm trong dải vận hành tối ưu (green zone).	[Đạt/Không]
Khả năng Mồi nước	Bơm tự mồi nước tốt, không bị tụt nước khi tắt (kiểm tra van một chiều).	[Đạt/Không]

Checklist an toàn và vận hành

• Nối đất (Grounding): Dây tiếp địa được đấu nối chắc chắn vào motor và hệ thống tiếp địa chung.

• Bảo vệ Điện: CB, ELCB (chống giật) và rơ-le nhiệt hoạt động tốt.

• Vận hành: Hướng dẫn rõ ràng các chế độ chạy (Auto/Manual) và cách sử dụng tay van bình lọc cho chủ hồ bơi.

• Hành lang Bảo trì: Lối đi và không gian bảo trì thiết bị (bơm, lọc) đã được đảm bảo theo thiết kế.

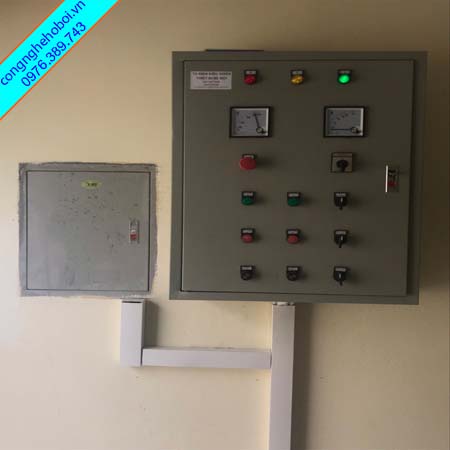

Tủ Điện Bật Tắt Bể Bơi

FAQ về thi công hệ thống máy bơm bể bơi

Những câu hỏi thường gặp giúp người đọc hiểu rõ hơn về các tiêu chuẩn khi thi công hệ thống máy bơm lọc bể bơi.

Có bắt buộc phải làm phòng máy riêng cho hệ thống bơm lọc hồ bơi không? (Boolean)

Không bắt buộc, nhưng rất nên làm. Mặc dù có các hệ thống lọc tích hợp (lọc treo, lọc thành) không cần phòng máy, nhưng để lắp đặt máy bơm hồ bơi và lọc cát truyền thống hiệu quả và bền bỉ, phòng máy riêng là cần thiết. Phòng máy giúp bảo vệ thiết bị khỏi thời tiết, giảm tiếng ồn và tạo điều kiện lắp đặt máy bơm hồ bơi chính xác.

“Thi công hệ thống bơm lọc trọn gói” nghĩa là bao gồm những hạng mục nào?

Thi công hệ thống bơm lọc trọn gói thường bao gồm:

1. Cung cấp vật tư: Máy bơm, bình lọc, van, ống, tủ điện, thiết bị phụ trợ.

2. Lắp đặt thủy lực: đặt bơm, bình lọc, đi đường ống hút/đẩy, đấu nối van.

3. Lắp đặt điện: Đấu nối điện, lắp đặt tủ điều khiển, hệ thống nối đất.

4. Chạy thử và Bàn giao: Vận hành thử, kiểm tra áp lực, độ kín và hướng dẫn sử dụng.

Những kiểu bố trí phòng máy phổ biến cho lắp đặt máy bơm hồ bơi là gì?

Các kiểu bố trí phòng máy thường gặp trong thi công máy bơm bể bơi bao gồm:

• Phòng máy Ngầm: Phổ biến nhất cho hồ gia đình. Đặt dưới mặt đất, gần hồ. Cần chống thấm và thoát nước tốt.

• Phòng máy Nổi/Bán ngầm: Thường dùng cho hồ công cộng, có thể tích hợp với các công trình phụ trợ, dễ bảo trì hơn.

Khác nhau giữa việc thuê đơn vị thi công chuyên nghiệp và tự lắp đặt/thuê thợ nước chung?

Tiêu chí	Đơn vị Thi công chuyên nghiệp	Tự lắp đặt/Thợ nước chung
Tiêu chuẩn Kỹ thuật	Tuân thủ tiêu chuẩn ngành, biết cách tính tổn thất áp, giảm rung ồn.	Dễ sai sót trong tính toán đường ống, không đảm bảo an toàn điện.
Hiệu suất Vận hành	Đảm bảo hiệu suất bơm đạt mức tối ưu (điểm làm việc).	Bơm có thể bị tụt áp, hút khí, hoặc vận hành kém hiệu quả.
Chi phí Dài hạn	Thấp hơn do giảm chi phí bảo trì, sửa chữa phát sinh.	Cao hơn do phải sửa chữa, đục phá do lỗi thi công sai.

Đoạn kết

Tóm lại, hệ thống máy bơm bể bơi chỉ vận hành hiệu quả khi quy trình thi công hệ thống máy bơm bể bơi, tiêu chuẩn kỹ thuật và nghiệm thu được thực hiện bài bản. Việc làm tốt từ khâu lắp đặt máy bơm hồ bơi ban đầu giúp tiết kiệm rất nhiều chi phí bảo trì, sửa chữa về sau và đảm bảo tuổi thọ thiết bị.
