Sơ đồ lắp đặt Heat Pump tích hợp hệ lọc & MEP chuẩn kỹ thuật

Bạn đang cần một sơ đồ lắp đặt heat pump chuẩn xác để tối ưu hiệu suất vận hành cho công trình của mình? Việc chọn được model máy ưng ý mới chỉ là bước đầu. Hiệu quả thực tế phụ thuộc hoàn toàn vào sơ đồ hệ thống heat pump khi kết nối với hạ tầng cơ điện. Nếu việc lắp đặt heat pump tích hợp hệ lọc hoặc lắp đặt heat pump vào hệ MEP bị sai lệch, hệ thống sẽ thường xuyên báo lỗi, gây tốn điện và rất khó bảo trì.

Trong bài viết này, chúng tôi sẽ chia sẻ chi tiết sơ đồ heat pump bể bơi và sơ đồ heat pump nước nóng trung tâm đạt chuẩn kỹ thuật cho villa, khách sạn. Bạn sẽ nắm rõ cách đấu nối, vị trí đặt van và các lưu ý MEP quan trọng. Những kiến thức này giúp bạn sở hữu một hệ nước nóng ổn định, bền bỉ và tiết kiệm chi phí vận hành nhất.

Mục lục

1. Tổng quan: Heat Pump nằm ở đâu trong “bức tranh” hệ lọc & MEP?

Trong một công trình hiện đại, Heat Pump không hoạt động độc lập. Nó là một mảnh ghép quan trọng trong hệ thống cơ điện tổng thể.

Hệ nước nóng/heat pump trong tổng thể MEP

MEP (Mechanical – Electrical – Plumbing) bao gồm hệ thống điện, cấp thoát nước và HVAC. Heat Pump đóng vai trò là thiết bị cung cấp nhiệt lượng chính.

Nó kết nối với hệ thống cấp nước để lấy nước lạnh và trả lại nước nóng. Đồng thời, nó cần một nguồn điện ổn định và hệ thống thoát nước ngưng tụ bài bản. Nếu không được tính toán trong sơ đồ MEP ngay từ đầu, bạn sẽ gặp khó khăn khi bố trí phòng máy.

Khác biệt giữa sơ đồ lắp đặt heat pump cho hồ bơi và cho nước nóng sinh hoạt

Dù cùng nguyên lý bơm nhiệt, nhưng cách đấu nối lại rất khác nhau:

Hồ bơi: Nước hồ bơi có hóa chất (Clo, Muối). Sơ đồ phải tích hợp trực tiếp vào vòng tuần hoàn lọc của hồ.
Nước nóng sinh hoạt: Yêu cầu độ sạch tuyệt đối và áp lực nước ổn định. Sơ đồ thường đi kèm bình bảo ôn (Tank) và hệ thống bơm hồi để có nước nóng tức thì.

Sơ Đồ Công Nghệ Bể Bơi Nước Nóng

Nguyên tắc chung: Xem heat pump là thiết bị trao đổi nhiệt

Nhiều người coi Heat Pump như một “máy nước nóng rời rạc”. Đây là quan niệm sai lầm. Bạn nên xem nó là một “thiết bị trao đổi nhiệt” nằm giữa nguồn (không khí) và tải (nước). Mọi thiết kế sơ đồ phải đảm bảo tối ưu hóa quá trình truyền nhiệt này. Điều này giúp nâng cao chỉ số COP (hiệu suất) và kéo dài tuổi thọ máy.

2. Các thành phần chính trong sơ đồ lắp đặt Heat Pump tích hợp hệ lọc & MEP

Để đọc hiểu được bản vẽ, bạn cần nhận diện được các “nhân vật” chính trong hệ thống.

Máy bơm nhiệt, bình bảo ôn và bộ trao đổi nhiệt

Heat Pump: Trái tim của hệ thống, nơi thu nhiệt từ không khí.
Bình bảo ôn: “Kho” chứa nước nóng đối với hệ dân dụng. Nó giúp máy không phải khởi động quá nhiều lần, tiết kiệm điện năng.
Bộ trao đổi nhiệt (Heat Exchanger): Đối với hồ bơi, đây thường là loại bằng Titan chống ăn mòn hóa chất.

Hệ thống bơm và van chuyên dụng

Một sơ đồ hệ thống heat pump chuẩn không thể thiếu:

Bơm tuần hoàn: Luân chuyển nước từ nguồn nhiệt sang tải.
Bơm hồi: Đảm bảo nước trong đường ống luôn nóng, mở vòi là có nước ấm ngay.
Van một chiều & Van cân bằng: Ngăn nước chảy ngược và ổn định lưu lượng.
Bơm tăng áp: Đảm bảo áp lực đầu ra đồng đều cho các thiết bị sử dụng.

Hệ lọc hồ bơi

Với máy bơm nhiệt bể bơi, sơ đồ phải gắn kết chặt chẽ với:

Bơm lọc và bình lọc cát.
Hệ thống đường hút – trả nước.
Skimmer hoặc mương tràn để thu nước bề mặt.

Các điểm kết nối MEP quan trọng

Đừng quên các điểm chờ kỹ thuật:

Điện: Cầu dao chống giật, tiếp địa an toàn.
Cấp nước: Nguồn nước lạnh đầu vào để bù lượng nước đã sử dụng.
Thoát nước: Đường thoát nước ngưng tụ từ dàn bay hơi và xả đáy bình bảo ôn.

3. Sơ đồ lắp đặt Heat Pump cho hồ bơi – tích hợp với hệ lọc

Lắp đặt Heat Pump cho bể bơi yêu cầu sự phối hợp nhịp nhàng với hệ thống lọc sẵn có.

Layout cơ bản: Heat pump nối sau hệ lọc

Nguyên tắc vàng là: Nước phải được lọc sạch trước khi đi vào máy bơm nhiệt. Sơ đồ tiêu chuẩn sẽ là: Hồ bơi → Bơm lọc → Bình lọc cát → Heat Pump → Hồ bơi. Nếu bạn lắp Heat Pump trước bình lọc, các cặn bẩn, cát, tóc sẽ làm tắc nghẽn bộ trao đổi nhiệt nhanh chóng. Điều này khiến heat pump bể bơi làm nóng chậm và dễ hỏng hóc.

Vị trí lắp đặt so với hệ thống lọc

Vị trí đặt máy cần lưu ý về cao độ và hướng gió:

Nên đặt Heat Pump ngang bằng hoặc thấp hơn mực nước hồ để giảm tải cho bơm.
Khoảng cách gió thổi ra phải thoáng (ít nhất 2-3 mét) để tránh hiện tượng quẩn gió lạnh.

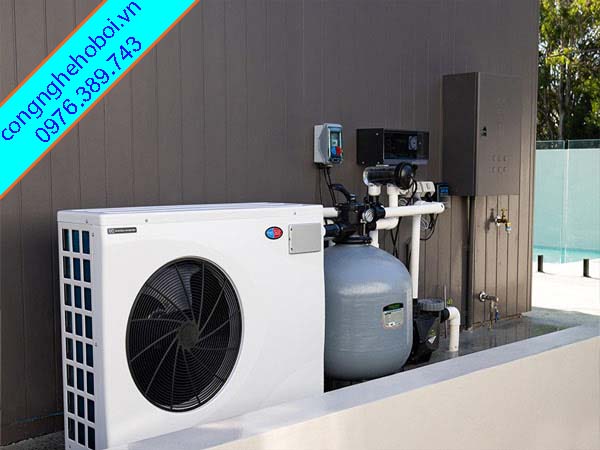

Chọn Vị Trí Lắp Đặt Máy Cấp Nhiệt Bể Bơi

Phương án 1 – Sơ đồ lắp đặt Heat pump trên đường vòng by-pass (Khuyên dùng)

Đây là sơ đồ thông minh nhất. Chúng ta lắp đặt một nhánh rẽ (By-pass) có 3 van khóa thủ công.

Ưu điểm: Bạn có thể tách hoàn toàn Heat Pump ra để sửa chữa mà hệ thống lọc vẫn hoạt động bình thường.
Ứng dụng: Rất phù hợp cho hồ bơi gia đình hoặc villa.

Phương án 2 – Sơ đồ lắp đặt Heat pump dùng bơm riêng

Trong trường hợp hồ bơi quá lớn hoặc hệ lọc cũ có công suất bơm không tương thích, hãy dùng bơm riêng cho máy nhiệt.

Ưu điểm: Kiểm soát lưu lượng qua máy chính xác, tối ưu hóa COP.
Nhược điểm: Tốn thêm chi phí thiết bị và điện năng cho bơm phụ.

4. Sơ đồ lắp đặt Heat Pump cho hệ nước nóng trung tâm – tích hợp MEP công trình

Hệ nước nóng trung tâm cho khách sạn hay chung cư phức tạp hơn nhiều vì liên quan đến mạng lưới đường ống MEP dày đặc.

Sơ đồ lắp đặt heat pump điển hình: Vòng lặp kín (Closed Loop)

Sơ đồ cơ bản gồm: Heat pump → Bình bảo ôn → Bơm hồi → Thiết bị sử dụng. Trong đó, bình bảo ôn đóng vai trò là “vùng đệm”. Máy Heat Pump sẽ tự động chạy khi nhiệt độ trong bình giảm xuống dưới mức cài đặt và tắt khi đã đạt chuẩn.

Tổ chức bơm hồi và bơm tăng áp

Để tránh tình trạng “chết nước” (nước nguội lạnh ở những tầng cao nhất), sơ đồ bắt buộc phải có đường ống hồi và bơm hồi.

Bơm hồi sẽ cảm biến nhiệt độ trên đường ống.
Khi nước trong ống nguội, bơm kích hoạt để đẩy nước lạnh về bình bảo ôn và thay thế bằng nước nóng mới.

Kết nối với hệ thống MEP tòa nhà

Tại phòng kỹ thuật, sơ đồ cần hiển thị rõ các manifold (bộ chia nước). Việc này giúp phân phối nước nóng đồng đều đến các khu vực như vòi sen, bồn tắm hay khu vực F&B của khách sạn. Bạn nên xem thêm bài lắp đặt máy cấp nhiệt bể bơi để hiểu rõ về kỹ thuật đi ống.

5. Các quy tắc vàng khi đọc & triển khai sơ đồ lắp đặt Heat Pump

Một bản vẽ đẹp chưa chắc đã là một sơ đồ chạy tốt. Hãy áp dụng các quy tắc kỹ thuật sau.

Quy tắc lưu lượng – tổn thất áp suất

Mỗi dòng Heat Pump đều có yêu cầu về lưu lượng nước tối thiểu và tối đa. Nếu bạn “buộc” máy vào một đường ống quá nhỏ (thắt cổ chai), áp suất sẽ tăng vọt, gây lỗi HP (High Pressure). Ngược lại, lưu lượng quá lớn sẽ khiến nước không kịp nhận nhiệt. Hãy tham khảo cách tính công suất heat pump hồ bơi để chọn cỡ ống phù hợp.

Quy tắc tách – gom hệ

Khi nào nên tách, khi nào nên gom?

Nên tách: Khi hồ bơi và nước nóng sinh hoạt dùng chung một máy Heat Pump công suất lớn. Cần dùng bộ trao đổi nhiệt trung gian để đảm bảo vệ sinh.
Nên gom: Để tiết kiệm chi phí cho các hồ bơi villa nhỏ, sử dụng chung bơm lọc cho cả vòng gia nhiệt.

Nguyên tắc đặt van bắt buộc

Một sơ đồ lắp đặt heat pump chuẩn phải có các loại van tại vị trí chiến lược:

Van khóa: Tại đầu vào và đầu ra của máy để dễ tháo dời.
Van một chiều: Tại đường nước lạnh cấp vào để tránh nước nóng chảy ngược làm hỏng đồng hồ nước.
Van xả khí (Air Vent): Đặt tại điểm cao nhất của hệ ống để tránh bị “e” khí, gây tiếng ồn và giảm lưu lượng.
Van xả cặn (Drain Valve): Đặt tại đáy bình bảo ôn để vệ sinh định kỳ.

6. Sai lầm thường gặp khi lắp đặt Heat Pump tích hợp hệ lọc & MEP

Kinh nghiệm từ các kỹ sư tại Công Nghệ Hồ Bơi cho thấy, những lỗi sau đây thường xuyên xảy ra.

Lắp đặt heat pump sai vị trí, gây lỗi LP/HP

Sai lầm phổ biến nhất là lắp máy trong không gian hẹp hoặc dưới tầng hầm không có thông gió. Máy sẽ hút lại khí lạnh vừa thổi ra, nhiệt độ môi trường quanh dàn bay hơi tụt xuống cực thấp, gây lỗi LP (Low Pressure). Hệ thống khi đó sẽ dừng hoạt động hoàn toàn.

Không bố trí by-pass và điểm bảo trì

Nhiều đội thợ lắp “chết” đường ống vào máy. Đến khi cần vệ sinh dàn trao đổi nhiệt hoặc thay linh kiện, họ phải cắt bỏ đường ống nhựa PVC. Điều này không chỉ gây tốn kém mà còn làm hệ thống trông rất chắp vá sau khi sửa.

Thiếu sự phối hợp với team MEP tòa nhà

Case thực tế: Một khách sạn lắp đặt hệ Heat Pump nhưng đường ống nước nóng không được bọc bảo ôn (cách nhiệt). Kết quả là nhiệt lượng thất thoát gần 30% trên đường đi từ mái xuống các tầng. Chủ đầu tư phải chịu hóa đơn tiền điện khổng lồ chỉ vì một thiếu sót trong sơ đồ MEP.

7. Case thực tế – Layout mẫu cho 3 kịch bản điển hình

Case 1: Sơ đồ lắp đặt heat pump hồ bơi Villa gia đình

Layout: Heat Pump lắp trên đường By-pass sau bình lọc cát.
Đặc điểm: Sử dụng chung bơm lọc hồ bơi để tối ưu không gian và chi phí.
Lưu ý: Cần cài đặt tủ điện điều khiển đồng bộ, sao cho Heat Pump chỉ chạy khi bơm lọc đang hoạt động.

Case 2: Sơ đồ lắp đặt heat pump khách sạn – Resort (Hệ hỗn hợp)

Layout: Hệ thống gồm 3 máy Heat Pump đấu song song, kết nối với dàn bình bảo ôn 5000L.
Đặc điểm: Có hệ thống bơm hồi trung tâm chạy theo cảm biến nhiệt độ và thời gian.
Lợi ích: Đảm bảo 100 phòng nghỉ luôn có nước nóng 55 độ C dù khách sử dụng đồng loạt vào giờ cao điểm.

Case 3: Sơ đồ lắp đặt heat pump rooftop Pool (Hồ bơi sân thượng cao tầng)

Layout: Heat Pump đặt tại khu vực kỹ thuật tầng mái.
Lưu ý MEP: Cần chú ý đặc biệt đến áp lực nước. Do đặt trên cao, hệ thống thường cần bình giãn nở và van xả khí tự động công suất lớn để bảo vệ đường ống khỏi va đập thủy lực.

8. Lưu ý an toàn & tiêu chuẩn khi triển khai sơ đồ lắp đặt Heat Pump

Một bản vẽ sơ đồ hệ thống heat pump dù chuẩn đến đâu cũng vô nghĩa nếu không đảm bảo an toàn vận hành.

Khoảng cách an toàn điện – nước và tiêu chuẩn IP

Khi thực hiện lắp đặt heat pump tích hợp hệ lọc, bạn phải tuân thủ tiêu chuẩn IP (Ingress Protection). Thông thường, máy heat pump phải đạt IPX4 trở lên để chịu được mưa gió.

Vị trí đặt máy trong sơ đồ lắp đặt heat pump cần cách xa các điểm xịt vòi nước trực tiếp ít nhất 1.5 mét. Hệ thống điện cấp cho máy nén phải có CB chống giật (ELCB) và dây tiếp địa đạt tiêu chuẩn TCVN.

Tham chiếu tiêu chuẩn TCVN/ISO về phòng máy

Hệ thống điều hòa nhiệt độ hồ bơi phải tuân theo các quy định về an toàn thiết bị áp lực. Nếu lắp trong phòng máy kín, sơ đồ phải thể hiện rõ hệ thống thông gió cưỡng bức. Điều này giúp máy không bị quá nhiệt, tránh gây lỗi HP làm ngắt hệ thống đột ngột.

Khoảng hở bảo trì – Yếu tố MEP thường bị bỏ qua

Trong sơ đồ lắp đặt heat pump, kỹ sư cần vẽ rõ “vùng không gian bảo trì”. Khoảng hở tối thiểu phía quạt thổi ra là 2 mét, phía lưng máy là 0.5 mét. Điều này đảm bảo kỹ sư có đủ không gian để thao tác khi máy cần bảo dưỡng định kỳ.

9. Câu hỏi về sơ đồ lắp đặt Heat Pump tích hợp hệ lọc & MEP

Dưới đây là giải đáp các thắc mắc phổ biến nhất khi triển khai sơ đồ heat pump bể bơi.

Nhóm câu hỏi Đúng/Sai

Heat pump có thể đấu chung với bơm lọc hồ bơi không?

Đúng. Bạn hoàn toàn có thể đấu chung bằng cách sử dụng nhánh by-pass sau bình lọc.
Có thể thêm heat pump vào hệ nước nóng hiện hữu không?

Đúng. Kỹ sư sẽ sử dụng sơ đồ lắp đặt heat pump tích hợp song song với nguồn cấp hiện có.

Nhóm câu hỏi định nghĩa

Sơ đồ heat pump nước nóng trung tâm là gì?

Đây là layout kết nối máy bơm nhiệt với bình bảo ôn và hệ thống MEP để cấp nước nóng cho toàn nhà.
By-pass trong sơ đồ lắp đặt heat pump là gì?

Đây là cụm 3 van khóa giúp điều chỉnh lưu lượng nước hoặc tách rời máy khỏi hệ ống khi cần sửa chữa.

Nhóm câu hỏi phân loại

Có những kiểu sơ đồ lắp đặt heat pump nào phổ biến?

Có 2 kiểu chính: Sơ đồ nối tiếp trực tiếp (cho hồ bơi nhỏ) và sơ đồ vòng lặp qua bình bảo ôn (cho khách sạn/villa).
Những thành phần bắt buộc phải có trong sơ đồ heat pump tích hợp MEP?

Bao gồm: Máy bơm nhiệt, bình bảo ôn, bơm tuần hoàn, van một chiều và van xả khí tự động.

Nhóm câu hỏi so sánh

Khác biệt giữa sơ đồ heat pump hồ bơi và hệ nước nóng sinh hoạt?

Sơ đồ hồ bơi ưu tiên tích hợp hệ lọc, còn sơ đồ nước nóng sinh hoạt ưu tiên tính ổn định áp suất và nhiệt độ tại vòi.
Dùng chung bơm lọc vs dùng bơm riêng: Khi nào nên chọn?

Dùng chung cho hồ bơi gia đình để tiết kiệm. Dùng riêng cho hồ kinh doanh hoặc khi heat pump bể bơi làm nóng chậm do bơm lọc quá yếu.

10. Checklist & bảng tóm tắt sơ đồ lắp đặt Heat Pump

Hãy sử dụng bảng này để rà soát bản vẽ kỹ thuật trước khi tiến hành thi công thực tế.

Bảng tóm tắt: Lựa chọn sơ đồ theo loại công trình

Loại công trình	Sơ đồ đề xuất	Thành phần MEP chính	Ưu điểm
Villa / Gia đình	By-pass sau lọc	Bơm lọc, Van 3 ngả	Tiết kiệm diện tích, dễ dùng
Khách sạn / Spa	Heat pump + Bình bảo ôn	Bơm hồi, Bơm tăng áp	Nước nóng ổn định 24/7
Hồ bơi cao tầng	Vòng nhiệt riêng	Bộ trao đổi nhiệt Titan	Chống áp lực cao, an toàn

Checklist kiểm tra layout trước khi thi công

[ ] Xác định vòng lọc: Đã có đường chờ sau bình lọc cát chưa?
[ ] Kiểm tra thông thoáng: Vị trí đặt máy có bị quẩn gió hay không?
[ ] Lắp đặt Van: Đã có đầy đủ van một chiều và van xả khí tại các điểm cao nhất chưa?
[ ] Hệ thống điện: Tiết diện dây dẫn có phù hợp với công suất máy nén không?
[ ] Bảo ôn: Các đường ống nóng trong sơ đồ hệ thống heat pump đã được bọc vật liệu cách nhiệt chưa?

11. Kết luận

Một sơ đồ lắp đặt heat pump chuẩn quyết định đến 80% độ bền và hiệu quả của hệ thống. Việc tích hợp khéo léo giữa hệ lọc hồ bơi và hệ thống MEP tòa nhà giúp vận hành trơn tru và tiết kiệm điện năng đáng kể.
