Lắp Đặt Hệ Thống Điện Phân Muối Hồ Bơi: Tiêu Chuẩn Kỹ Thuật

Việc sử dụng hệ thống điện phân muối (Salt Chlorinator) để khử trùng đã trở nên phổ biến nhờ khả năng cung cấp Chlorine tự nhiên, ổn định. Tuy nhiên, hiệu suất và tuổi thọ của hệ thống này phụ thuộc rất lớn vào quy trình lắp đặt hệ thống điện phân muối có tuân thủ tiêu chuẩn kỹ thuật hay không.

Thực tế, nhiều sự cố xảy ra là do lắp đặt sai vị trí, không đảm bảo an toàn điện nước, dẫn đến Cell điện phân nhanh hỏng, báo lỗi, hoặc thậm chí gây nguy hiểm.

Một thiết kế Cơ – Điện – Nước (MEP) chuẩn xác là điều kiện tiên quyết. Nó đảm bảo hệ thống lắp đặt hoạt động ổn định, dễ bảo trì, và an toàn tuyệt đối.

Bài viết này cung cấp các nguyên tắc bố trí, sơ đồ đấu nối, tiêu chuẩn an toàn và checklist nghiệm thu cần thiết. Đây là hướng dẫn chi tiết về lắp đặt hệ thống điện phân muối dành cho kỹ sư và nhà thầu.

Hệ Thống Lọc Bể Bơi Nước Muối

Tips: Nếu bạn còn phân vân về công nghệ này, bài tổng hợp kiến thức nền tảng về máy điện phân muối sẽ giúp bạn nắm rõ hơn.

Mục lục

Tổng quan cấu hình hệ thống điện phân muối trong phòng máy

Trước khi tiến hành lắp đặt, cần hiểu rõ các thành phần của hệ thống và vị trí tương đối của chúng.

Thành phần chính trong hệ thống lọc – tuần hoàn

Hệ thống lọc tuần hoàn bao gồm:

Bơm lọc (Pump): Tạo dòng chảy.
Bình lọc (Filter): Lọc sạch cặn bẩn.
Đường ống (Piping): Dẫn nước, cần có van khóa để cô lập thiết bị.
Máy điện phân muối (Salt Chlorinator): Gồm Tủ điều khiển/Bộ nguồn và Cell điện phân.

Nguyên tắc vị trí lắp Cell điện phân trên đường ống trả nước

Vị trí của Cell điện phân là yếu tố quan trọng nhất khi lắp đặt. Cell phải luôn được lắp đặt ở cuối chu trình xử lý nước trước khi nước trả về hồ.

Nguyên tắc vị trí vàng:

Chlorine được tạo ra phải đi thẳng về hồ bơi, KHÔNG đi qua thiết bị nhạy cảm nào khác.

Thứ tự chuẩn khi lắp đặt:

Sau Bình Lọc: Đảm bảo nước sạch đi vào Cell.
Sau Thiết Bị Gia Nhiệt (Heater/Heat Pump): Bắt buộc để tránh Chlorine nồng độ cao ăn mòn bộ trao đổi nhiệt.
Trước Điểm Trả Về Hồ Bơi: Đưa Chlorine mới sản xuất trực tiếp vào hồ.

Các sơ đồ lắp đặt hệ thống điện phân muối phổ biến

Việc lắp đặt hệ thống điện phân muối sẽ khác nhau tùy theo sơ đồ thủy lực:

Hệ đơn (Single System): Áp dụng cho hồ gia đình. Cell lắp nối tiếp trên đường tuần hoàn chính.
Hệ có Spa/Jacuzzi: Cần thiết kế van khóa và đường bypass để lắp đặt Cell, đảm bảo Cell không chịu áp lực cao bất thường từ bơm massage và có thể cô lập.
Hệ nhiều đường trả (Multiple Return Lines): Cần tính toán lưu lượng để quyết định lắp đặt một hay nhiều Cell song song.

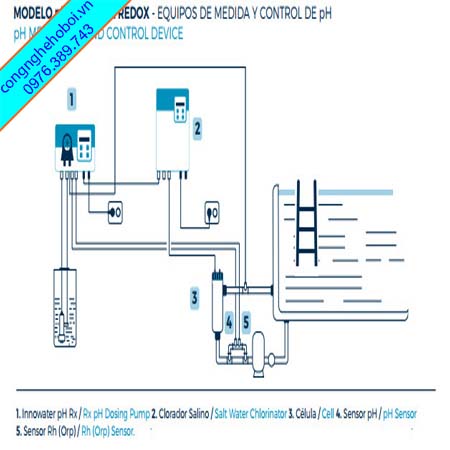

Bộ Điện Phân Muối

Nguyên tắc lựa chọn vị trí lắp đặt máy điện phân muối

Vị trí lắp đặt máy điện phân muối ảnh hưởng trực tiếp đến tuổi thọ và độ an toàn.

Yêu cầu về môi trường đặt tủ điều khiển

Tủ điều khiển là bộ phận điện tử cần được bảo vệ:

Khô ráo và Thông gió: Lắp đặt ở nơi khô ráo, tránh ẩm mốc. Yêu cầu thông gió tốt để tản nhiệt và tránh tích tụ hơi ẩm.
Tránh xa Hóa chất (Axit/Chlorine): Hơi hóa chất gây ăn mòn bo mạch. Luôn lắp đặt Tủ điều khiển cách khu vực lưu trữ/châm hóa chất tối thiểu 1.5 mét.
Tiêu chuẩn Điện: Lắp đặt trên tường, tuân thủ TCVN hoặc quy tắc M&E.

Vị trí lắp đặt Cell điện phân trên đường ống

Vị trí lắp đặt Cell cần tuân thủ thứ tự: $text{Bơm} rightarrow text{Bình Lọc} rightarrow (text{Heater}) rightarrow text{Cell Điện Phân} rightarrow text{Trả về Hồ}$ .

Đường Bypass: Nếu có thể, nên lắp đặt đường ống bypass với van khóa riêng cho Cell. Điều này cho phép cô lập Cell để vệ sinh/bảo trì mà không làm gián đoạn hệ thống lọc.

Khoảng cách tối thiểu đến các thiết bị khác

Khoảng cách tối thiểu đảm bảo tiện lợi cho việc lắp đặt và bảo trì:

Thiết bị	Khoảng cách Tối thiểu (Để bảo trì)
Tủ Điều Khiển	Cách sàn $ge 1.2 text{ mét}$ , Cách hóa chất $ge 1.2 text{ mét}$ $ge 1.5 text{ mét}$ .
Cell Điện Phân	Khoảng cách trống $ge 1.2 text{ mét}$ $ge 0.5 text{ mét}$ ở hai đầu Cell.
Cảm biến Lưu lượng	Tối thiểu $ge 1.2 text{ mét}$ $ge 5 text{ lần}$ đường kính ống tính từ co/cút (để đảm bảo dòng chảy ổn định).

4. Sơ đồ đấu nối thủy lực cho việc lắp đặt hệ thống điện phân muối

Đấu nối thủy lực chính xác là chìa khóa để lắp đặt hệ thống điện phân muối hiệu quả.

Sơ đồ lắp đặt hệ thống điện phân muối tiêu chuẩn cho hồ gia đình

Trình tự đấu nối:

Đường hút: Từ Hồ → Bơm lọc.
Đường đẩy: Bơm lọc → Bình lọc.
Đường trả: Bình lọc → Cell Điện Phân → Van khóa → Trả về Hồ.

Quan trọng: Bắt buộc lắp đặt van khóa trước và sau Cell điện phân.

Công nghệ bể bơi gia đình nước mặn

Sơ đồ lắp đặt hệ thống điện phân muối cho hồ có thêm thiết bị gia nhiệt, hệ bơm massage

Vị trí Heater: Heater phải nằm trước Cell điện phân.
Lắp đặt Đường Bypass cho Cell: Sử dụng van 3 ngả để thiết kế đường bypass. Điều này giúp nước có thể đi vòng qua Cell khi chạy bơm công suất lớn hoặc khi Cell tắt, tránh hư hỏng.

Lưu ý về đường kính ống và vị trí van khóa khi lắp đặt hệ thống điện phân muối

Đường kính ống: Phải phù hợp với lưu lượng Bơm. Cell điện phân phải được lắp đặt trên đường ống chính.
Van khóa (Isolation Valves): Phải có van khóa hai bên Cell điện phân để dễ dàng cô lập khi bảo trì.
Đồng hồ Lưu lượng (Flow Sensor): Cảm biến này bắt buộc phải được lắp đặt trên đoạn ống thẳng, cách khúc cua tối thiểu $30 text{ cm}$ để đảm bảo hoạt động chính xác.

Sơ đồ đấu nối điện và điều khiển

An toàn điện là ưu tiên hàng đầu trong quy trình lắp đặt hệ thống điện phân muối.

Nguyên tắc cấp nguồn cho bộ điều khiển điện phân

Aptomat (Circuit Breaker) riêng: Mỗi thiết bị công suất lớn cần có Aptomat bảo vệ quá tải riêng.
RCD (Chống rò điện): Bắt buộc phải lắp đặt RCD $30 text{ mA}$ riêng cho Bộ Điều khiển Điện phân. Đây là lớp bảo vệ chống giật quan trọng nhất.
Nối đất (Grounding): Toàn bộ thiết bị kim loại và nước hồ bơi phải được tiếp địa an toàn.

Đồng bộ vận hành với bơm lọc

Máy điện phân muối phải chỉ hoạt động khi có lưu lượng nước chảy qua Cell.

Cách đồng bộ tối ưu (Chuẩn MEP):

Nguồn điện chính của bộ điều khiển điện phân phải được lấy sau Contactor (Khởi động từ) của Bơm lọc.

Khi Bơm chạy (Contactor đóng), điện phân mới được cấp điện. Khi Bơm tắt, điện phân cũng tắt. Điều này giúp ngăn chặn Cell chạy khô (Run Dry), là nguyên nhân chính gây hỏng Cell.

Tiêu chuẩn, khuyến nghị an toàn điện lắp đặt hệ thống điện phân muối tham khảo

Khi lắp đặt, cần tuân thủ các quy tắc an toàn điện trong môi trường ẩm ướt (IP rating cao, dây dẫn luồn trong ống bảo vệ, dán nhãn cảnh báo).

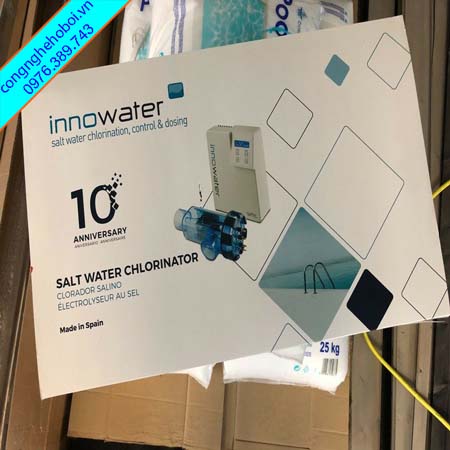

Máy Điện Phân Muối Bể Bơi Nước Biển

Quy trình lắp đặt hệ thống điện phân muối chi tiết từng bước

Chuẩn bị trước khi lắp đặt hệ thống điện phân muối

Kiểm tra Điện áp: Xác nhận điện áp đầu vào.
Kiểm tra Vị trí: Đánh dấu vị trí lắp đặt Tủ điều khiển và vị trí cắt ống cho Cell.
Checklist Phòng máy: Đảm bảo phòng máy thông thoáng, chống thấm.

Lắp đặt tủ điều khiển lên tường

Chiều cao: Lắp đặt ở độ cao $1.2 – 1.5 text{ mét}$ từ sàn.
Cố định: Sử dụng tắc kê/bu-lông để cố định chắc chắn, đảm bảo tránh nước bắn và ẩm ướt.

Lắp Cell điện phân lên đường ống

Cắt ống: Đo chính xác kích thước Cell.
Dán keo: Dán keo dán ống PVC chuyên dụng.
Đảm bảo Chiều Mũi Tên Dòng Chảy: Tuyệt đối phải lắp cell theo đúng hướng mũi tên in trên thân Cell. Lắp ngược sẽ khiến Cell không hoạt động hoặc bị hỏng cảm biến.
Test Rò rỉ: Chờ keo khô hoàn toàn, sau đó kiểm tra rò rỉ.

Máy điện phân muối bể bơi giá rẻ

Lưu ý vận hành thử & nghiệm thu hệ thống

Nghiệm thu là bước cuối cùng để hoàn tất quy trình lắp đặt hệ thống điện phân muối và đưa vào sử dụng.

Kiểm tra rò rỉ nước và áp lực đường ống

Chạy Bơm lọc ≥ $ge 15 text{ phút}$ và kiểm tra kỹ lưỡng các mối nối của Cell điện phân và các van.
Quan sát đồng hồ áp để đảm bảo áp lực ổn định.

Kiểm tra an toàn điện trước khi bật máy

Trước khi cấp nguồn:

Test RCD: Ấn nút Test trên RCD ( $30 text{ mA}$ ). RCD phải ngắt ngay lập tức.
Kiểm tra Tiếp địa: Xác nhận dây tiếp địa đã được đấu nối đúng kỹ thuật.
Hoạt động Cảm biến Lưu lượng: Đảm bảo Tủ điện báo lỗi No Flow khi Bơm tắt và chuyển sang trạng thái sẵn sàng khi Bơm chạy.

Trình tự khởi động hệ thống lần đầu

Thêm Muối: Đảm bảo nồng độ muối đạt $3000 – 4000 text{ ppm}$ .
Hòa Tan Muối: Chạy bơm tuần hoàn ≥ $ge 24 text{ giờ}$ .
Bật Điện Phân: Bật nguồn cho Tủ điều khiển và theo dõi quá trình sinh Chlorine.

Muối công nghiệp bể bơi

Những lỗi lắp đặt hệ thống điện phân muối thường gặp và cách phòng tránh

Đặt tủ điều khiển trong khu vực ẩm, gần hóa chất

Vấn đề: Gây ăn mòn bo mạch, hỏng thiết bị.
Phòng tránh: Lắp đặt cách xa hóa chất $1.5 text{ mét}$ , đảm bảo thông gió tốt.

Lắp cell ngược hướng dòng chảy hoặc trước bình lọc/bơm

Vấn đề: Gây hỏng Cảm biến lưu lượng hoặc làm bẩn, đóng cặn điện cực nhanh chóng.
Phòng tránh: Luôn lắp Cell theo đúng thứ tự: $text{Lọc} rightarrow text{Heater} rightarrow text{Cell}$ . Kiểm tra mũi tên dòng chảy.

Không lắp RCD/aptomat riêng, không nối đất

Vấn đề: Nguy cơ rò điện, chập cháy, mất an toàn.
Phòng tránh: Bắt buộc lắp đặt RCD $30 text{ mA}$ riêng và đấu nối tiếp địa cho toàn bộ thiết bị.

Để đảm bảo tính đồng bộ và an toàn tối đa khi lắp đặt, luôn cấp nguồn cho bộ điều khiển điện phân sau contactor của bơm lọc và luôn có RCD 30mA chuyên biệt cho bộ điều khiển.

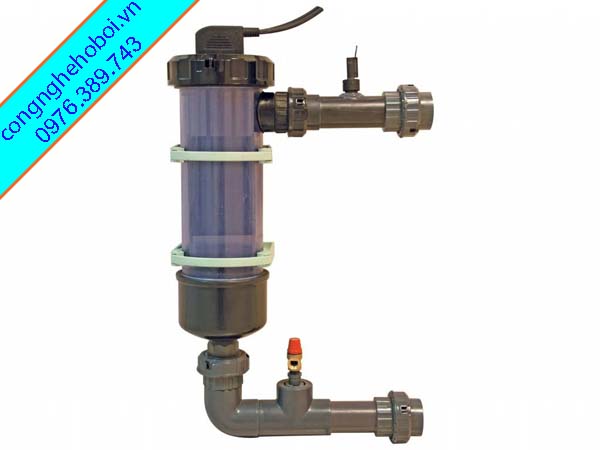

Cảm Biến Tích Hợp Máy Điện Phân Muối Gemas

Khác biệt giữa lắp đặt hệ thống điện phân muối chuyên nghiệp và DIY

Việc lắp đặt hệ thống điện phân muối đòi hỏi kiến thức chuyên môn về điện và thủy lực.

Khi nào nên tự lắp đặt (DIY) và khi nào nên thuê đơn vị MEP chuyên nghiệp

Tiêu chí	Tự lắp đặt (DIY)	Thuê Đơn vị MEP Chuyên nghiệp
Loại Hệ thống	Thay thế Cell cũ, hệ đơn giản.	Thiết lập hệ thống mới, có Heater/Spa, can thiệp mạch điện.
Hạng mục Rủi ro	Chỉ nên thực hiện lắp đặt cơ học (cắt ống, dán keo).	Yêu cầu Kỹ sư có chứng chỉ để xử lý các vấn đề về đấu nối điện, tiếp địa.

Cách chuẩn bị hồ sơ để gửi cho đơn vị thi công

Cung cấp ảnh/video phòng máy, thông số kỹ thuật (lưu lượng bơm, thể tích hồ).
Đánh dấu vị trí dự kiến lắp đặt máy điện phân muối.

Nếu bạn muốn tự tay thực hiện việc lắp đặt các bộ phận cơ bản của máy điện phân muối tại nhà, hãy tham khảo ngay hướng dẫn tự lắp đặt máy điện phân muối tại nhà (DIY) [Link sang TT8].

Máy điện phân nước muối giá rẻ

FAQ (Câu hỏi thường gặp về lắp đặt hệ thống điện phân muối)

Có thể lắp máy điện phân muối trong phòng kín không, hay bắt buộc phải thông gió? Bắt buộc phải có hệ thống thông gió chủ động hoặc tự nhiên hiệu quả, do quá trình điện phân sinh ra khí độc hại.
Sơ đồ MEP cho hệ thống điện phân muối là gì? Là bản vẽ kỹ thuật chỉ rõ vị trí lắp đặt thiết bị, đường ống và sơ đồ đấu nối điện (vị trí RCD, Contactor).
Lắp đặt máy điện phân muối không đồng bộ với bơm lọc khác gì? Lắp đặt đồng bộ (Chuẩn MEP) đảm bảo máy điện phân chỉ chạy khi bơm đang chạy. Không đồng bộ gây nguy cơ chạy khô Cell.

Checklist Lắp đặt và Nghiệm thu hệ thống điện phân muối

✅ Checklist Lắp đặt và Nghiệm thu Hệ thống Điện phân Muối Chuẩn MEP

TT	Hạng mục Kỹ thuật Lắp đặt	Trạng thái	Ghi chú
1	Vị trí Tủ điều khiển	Đạt/Không	Khô ráo, thông gió, ≥ $ge 1.5 text{m}$ cách hóa chất.
2	Lắp đặt RCD riêng	Đạt/Không	Đã lắp RCD $30 text{ mA}$ riêng cho Bộ Điều khiển.
3	Kết nối Tiếp địa (Nối đất)	Đạt/Không	Đã kết nối tiếp địa cho Tủ điều khiển và Bơm.
4	Đồng bộ với Bơm lọc	Đạt/Không	Nguồn cấp cho Tủ qua Contactor Bơm.
5	Vị trí Cell	Đạt/Không	Lắp sau Bình lọc (và sau Heater).
6	Hướng dòng chảy Cell	Đạt/Không	Đúng chiều mũi tên dòng chảy.
7	Van khóa Cell	Đạt/Không	Có van khóa ở cả hai đầu Cell.
8	Test rò rỉ nước	Đạt/Không	Không rò rỉ tại các mối nối/bích Cell.
9	Hoạt động Cảm biến Lưu lượng	Đạt/Không	Máy báo lỗi No Flow khi Bơm tắt.
10	Nồng độ Muối ban đầu	Đạt/Không	Đã đạt mức $3000 – 4000 text{ ppm}$ .

Đoạn kết

Việc lắp đặt hệ thống điện phân muối theo tiêu chuẩn kỹ thuật MEP là điều kiện tiên quyết cho sự an toàn và hiệu suất lâu dài của hồ bơi. Thiết kế chuẩn giúp tránh lỗi, kéo dài tuổi thọ thiết bị và tiết kiệm chi phí vận hành.

Đừng để việc lắp đặt sai kỹ thuật làm giảm tuổi thọ hệ thống của bạn. Hãy đảm bảo sự an toàn và hiệu quả tối đa. Vui lòng liên hệ ngay hotline 0976.389.743 hay truy cập Website: congnghehoboi.vn để được các kỹ sư hồ bơi chuyên nghiệp của chúng tôi tư vấn sơ đồ lắp đặt hệ thống điện phân muối chuẩn kỹ thuật và tối ưu chi phí thiết bị.
