Cấu Tạo Hệ Thống Lọc Nước Hồ Bơi Truyền Thống: 4 Mục Chính

Cấu Tạo Hệ thống lọc nước hồ bơi truyền thống là yếu tố cốt lõi quyết định việc hồ bơi có đạt chuẩn an toàn hay không, bất kể bạn sử dụng hóa chất hay công nghệ khử trùng nào. Thực tế cho thấy, nhiều hồ bơi vẫn gặp tình trạng nước đục, mùi clo nồng hoặc rêu tảo tái phát dù vệ sinh thường xuyên, do hệ thống lọc chưa đáp ứng đúng yêu cầu tuần hoàn và tải lọc theo tiêu chuẩn kỹ thuật.

Với cấu trúc gồm 4 thành phần bắt buộc, hệ thống lọc nước hồ bơi truyền thống được thiết kế nhằm duy trì chất lượng nước ổn định theo theo Tiêu chuẩn thiết kế hồ bơi TCVN 4260:2012 và các quy định kỹ thuật về chất lượng nước bơi được áp dụng trong Thông tư 02/2011/TT-BVHTTDL.

Từ kinh nghiệm triển khai thực tế tại hơn 500 công trình hồ bơi dân dụng và bán thương mại, bài viết này sẽ giúp bạn hiểu rõ nguyên lý hoạt động từng bộ phận, nhận diện các lỗi thiết kế phổ biến và tối ưu hệ thống để giảm chi phí vận hành, kéo dài tuổi thọ thiết bị.

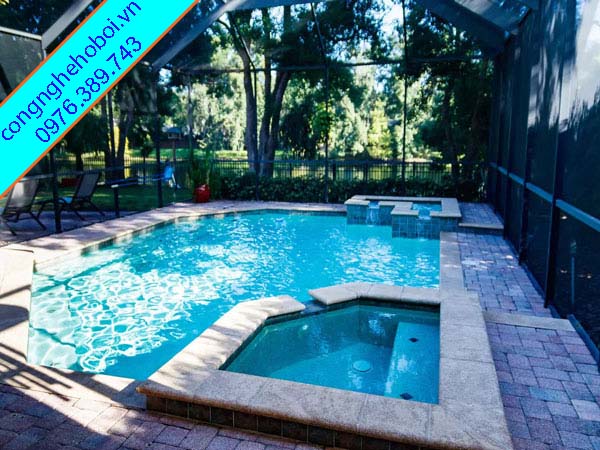

Lọc Nước Bể Bơi Truyền Thống

Mục lục

2. Tổng quan cấu tạo hệ thống lọc nước hồ bơi truyền thống

Hệ thống lọc truyền thống (hay còn gọi là lọc tuần hoàn có đường ống) là “lá phổi” của mọi công trình hồ bơi. Hiểu rõ hệ thống này là bước đầu tiên để bạn kiểm soát chất lượng nước hiệu quả.

Nguyên lý hoạt động tuần hoàn 4 bước

Vận hành một hồ bơi không đơn giản là đổ đầy nước và thêm hóa chất. Nước cần được chuyển động liên tục để loại bỏ tạp chất. Quy trình tuần hoàn (Circulation filter) thường diễn ra qua 4 bước cơ bản:

Hút nước: Nước bẩn từ mặt hồ (qua Skimmer) và đáy hồ (qua Main drain) được máy bơm hút về.
Lọc sạch: Máy bơm đẩy nước qua bình lọc cát. Tại đây, các lớp vật liệu lọc giữ lại bụi bẩn, rêu tảo.
Khử trùng: Nước sau khi lọc sạch sẽ được đi qua hệ thống châm hóa chất hoặc điện phân muối.
Trả nước: Nước sạch hoàn toàn được đưa ngược lại hồ thông qua các đầu trả nước (Return jets).

Chu kỳ này lặp lại liên tục. Thông thường, một hệ thống đạt chuẩn cần đảm bảo Turnover rate (tỷ lệ đổi nước) từ 4 đến 6 tiếng một lần cho hồ bơi gia đình.

Cấu tạo hệ thống lọc nước hồ bơi truyền thống là mô hình lọc tuần hoàn sử dụng máy bơm, bình lọc, hệ thống đường ống và đầu hút – đầu trả để liên tục thu, lọc, khử trùng và trả nước sạch về hồ theo chu kỳ khép kín. Bạn có thể tìm hiểu sâu hơn về quy trình tối ưu tại bài viết: Lọc nước cơ bản – Giữ nước hồ bơi trong & tiết kiệm chi phí.

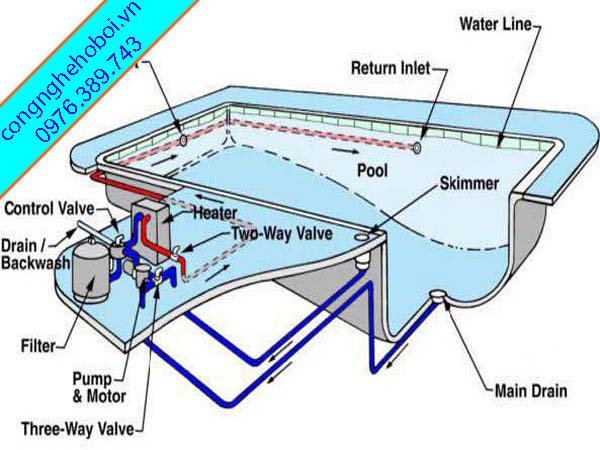

Cấu Tạo Hệ Thống Lọc Nước Hồ Bơi Truyền Thống

Tiêu chuẩn thiết kế theo TCVN 7472:2005 và NSF/ANSI 50

Để hệ thống hoạt động bền bỉ, việc lắp đặt phải tuân thủ các quy chuẩn kỹ thuật. Tại Việt Nam, TCVN 7472:2005 quy định rất rõ về chất lượng nước và lưu lượng tuần hoàn. Ngoài ra, các thiết bị nhập khẩu thường phải đạt chứng chỉ NSF/ANSI 50.

Trong một dự án thực tế cho hồ bơi 100 $m^3$ tại Hà Nội, chúng tôi đã áp dụng nghiêm ngặt các tiêu chuẩn này. Kết quả là nước luôn đạt độ trong suốt nhìn thấy đáy ở độ sâu 2m. Hệ thống vận hành êm ái, không gây rung lắc đường ống nhờ tính toán thủy lực chính xác.

3. Thành phần 1 – Máy bơm trong cấu tạo hệ thống lọc nước hồ bơi truyền thống

Nếu ví hệ thống lọc là cơ thể thì máy bơm (Pool pump) chính là trái tim. Nó tạo ra áp lực để đẩy dòng nước đi khắp “mạch máu” đường ống.

Cấu tạo và loại máy bơm phổ biến (1HP – 3HP)

Khác với máy bơm nước sinh hoạt, máy bơm hồ bơi là dòng bơm tự mồi (Self-priming pump). Nó có khả năng hút chân không và làm việc trong môi trường hóa chất hồ bơi khắc nghiệt. Cấu tạo chính bao gồm:

Vỏ bơm: Thường làm bằng nhựa gia cố sợi thủy tinh chống ăn mòn.
Giỏ lọc rác (Strainer basket): Giữ lại lá cây, rác lớn trước khi nước vào cánh bơm.
Động cơ (Motor): Bộ phận chuyển hóa điện năng thành cơ năng.

Hiện nay, các thương hiệu như Speck (Đức), Pentair (Mỹ) hay Emaux (Hồng Kông) đang dẫn đầu thị trường. Với hồ bơi gia đình, công suất từ 1HP đến 2HP là phổ biến nhất.

“Một máy bơm hồ bơi chất lượng không chỉ là máy bơm mạnh nhất, mà là máy bơm phù hợp nhất với trở lực đường ống.” – Trích chuyên gia từ Speck Pump US.

Tính toán công suất theo thể tích hồ

Lựa chọn sai công suất máy bơm là nguyên nhân hàng đầu dẫn đến cháy máy hoặc nổ bình lọc. Công thức cơ bản để bạn tham khảo:

Lưu lượng cần thiết (Q) = frac{Thể tích hồ (V)}{Thời gian tuần hoàn (T)}

Ví dụ: Hồ bơi của bạn rộng 60 $m^3$ , thời gian tuần hoàn mong muốn là 4 giờ. Bạn cần máy bơm có lưu lượng tối thiểu là 15 $m^3/h$ .

Case study: Một dự án tại Quận 2, TP.HCM đã thay thế dòng bơm cũ tiêu tốn điện năng bằng máy bơm biến tần (Variable Speed Pump). Kết quả là tiền điện vận hành hàng tháng giảm đáng kể 20% nhờ khả năng điều chỉnh tốc độ theo nhu cầu thực tế.

Mỗi hình dáng và thể tích hồ bơi sẽ có những yêu cầu khắt khe về thông số thủy lực khác nhau. Để tự tay tính toán chính xác các con số này, mời bạn tham khảo bài viết: Lọc nước cơ bản cho bể bơi: Nguyên lý, công thức & quy trình chuẩn A–Z.

Lọc Nước Bể Bơi Nam Định

4. Thành phần 2 – Bình lọc cát trong cấu tạo hệ thống lọc nước hồ bơi truyền thống

Nhiệm vụ của bình lọc là giữ lại các hạt cặn lơ lửng, giúp nước đạt độ trong vắt. Đây là thành phần quyết định tính thẩm mỹ của nước hồ bơi.

Cấu tạo bình lọc (Composite, Fiberglass)

Bình lọc cát hồ bơi truyền thống thường có vỏ làm bằng nhựa Composite gia cố sợi thủy tinh (Fiberglass). Vật liệu này chịu được áp suất cao và không bị oxy hóa bởi tia UV. Các bộ phận quan trọng bao gồm:

Van đa năng (Multiport Valve): Thường có 6 chức năng (Filter, Backwash, Rinse, Waste, Recirculate, Closed).
Đồng hồ áp suất (Pressure Gauge): Giúp bạn biết khi nào cần rửa ngược bình lọc.
Lõi lọc (Laterals): Hệ thống nan nhựa dưới đáy bình giúp thu nước sạch và ngăn cát chảy ra hồ.

So sánh cát thạch anh vs AFM Glass (Vật liệu lọc mới)

Vật liệu lọc truyền thống là cát thạch anh (Quartz sand). Tuy nhiên, hiện nay vật liệu AFM (Activated Filter Media) đang tạo ra một cuộc cách mạng.

Tiêu chí	Cát Thạch Anh (Quartz Sand)	AFM Glass (Thủy tinh hoạt tính)
Độ tinh lọc	20 – 50 micron	Dưới 5 micron
Tuổi thọ	2 – 3 năm	10 – 15 năm
Khả năng tự làm sạch	Thấp, dễ tạo màng sinh học (Biofilm)	Tuyệt vời, chống bám bẩn
Tiết kiệm nước	Rửa ngược nhiều	Giảm 50% lượng nước rửa ngược

Trong một dự án nâng cấp hệ thống lọc tại Đà Nẵng, việc chuyển từ cát sang AFM đã giúp chủ đầu tư giảm chu kỳ Backwash filter từ 1 tuần/lần xuống còn 1 tháng/lần. Điều này không chỉ tiết kiệm nước mà còn giảm thiểu hóa chất bị thất thoát.

5. Thành phần 3 – Hệ thống đường ống và van điều khiển trong cấu tạo hệ thống lọc nước hồ bơi truyền thống

Nếu máy bơm là trái tim, thì đường ống chính là hệ thống mạch máu vận chuyển nước. Chất liệu và sơ đồ lắp đặt quyết định 50% độ bền của toàn hệ thống.

Chất liệu PVC Schedule 40 vs 80

Trong xử lý nước hồ bơi, chúng tôi luôn ưu tiên sử dụng ống nhựa PVC chịu áp lực cao. Bạn nên phân biệt hai loại phổ biến:

Schedule 40: Phù hợp cho hầu hết hồ bơi gia đình, chịu áp lực tốt, giá thành hợp lý.
Schedule 80: Thành ống dày hơn, dùng cho các khu vực chịu áp lực cực lớn hoặc các phòng máy hồ bơi kinh doanh quy mô lớn.

Lưu ý quan trọng: Tuyệt đối không dùng ống nhựa thoát nước thông thường cho hệ thống lọc hồ bơi. Áp lực từ máy bơm sẽ làm vỡ ống ngầm, dẫn đến chi phí sửa chữa vô cùng tốn kém.

Sơ đồ bố trí đường ống tiêu chuẩn

Một sơ đồ đường ống khoa học phải đảm bảo các nguyên tắc thủy lực:

Đường hút (Suction line): Kết nối từ Skimmer và Main drain về máy bơm.
Đường trả (Return line): Đưa nước từ bình lọc về các đầu trả nước.
Van chặn (Ball valves): Giúp bạn cô lập từng khu vực để sửa chữa mà không cần xả hết nước hồ.

Theo hướng dẫn của ASHRAE, tốc độ dòng chảy trong đường ống hút không nên vượt quá 1.5 m/s để tránh hiện tượng xâm thực máy bơm và đảm bảo an toàn cho người bơi.

6. Thành phần 4 – Hệ thống đầu hút và phụ kiện trong cấu tạo hệ thống lọc nước hồ bơi truyền thống

Đây là những linh kiện mà bạn trực tiếp nhìn thấy trong lòng hồ bơi. Chúng đóng vai trò “cửa ngõ” thu gom và phân phối nước.

Skimmer mặt nước + Main drain đáy

Để nước sạch toàn diện, hệ thống cần xử lý cả bề mặt và tầng đáy:

Skimmer (Bộ thu nước mặt): Hút lá cây, dầu người bơi và rác nổi. Nó giúp bề mặt hồ luôn sáng bóng.
Main drain (Nắp thu đáy): Thu gom cặn bẩn lắng xuống đáy. Quan trọng hơn, nắp thu đáy hiện đại phải đạt tiêu chuẩn chống xoáy và chống hút người bơi (VGB Act) để đảm bảo an toàn tuyệt đối.

Tỷ lệ hút nước lý tưởng (60% Skimmer, 40% Drain)

Dựa trên kinh nghiệm lắp đặt hơn 30 hồ bơi gia đình cao cấp, chúng tôi nhận thấy tỷ lệ 60% lưu lượng từ Skimmer và 40% từ Main drain là con số vàng. Tỷ lệ này giúp làm sạch bề mặt cực nhanh (nơi chứa 90% vi khuẩn) nhưng vẫn đảm bảo tuần hoàn tốt ở tầng đáy hồ.

Ngoài ra, một thành phần không thể thiếu là Vacuum port (Cổng hút vệ sinh). Đây là nơi bạn kết nối bộ dụng cụ vệ sinh cầm tay để hút rác thủ công khi cần thiết.

7. So sánh cấu tạo hệ thống lọc nước hồ bơi truyền thống và hệ thống lọc hiện đại

Dù cấu tạo hệ thống lọc nước hồ bơi truyền thống vẫn là nền tảng vững chắc nhất, nhưng năm 2026 đã chứng kiến sự tích hợp mạnh mẽ của công nghệ thông minh. Dưới đây là bảng so sánh giúp bạn thấy rõ sự tiến hóa của 4 thành phần chính:

Thành Phần	Hệ Thống Truyền Thống (Tiêu chuẩn)	Hệ Thống Hiện Đại (Tích hợp IoT)	Ưu Điểm Bứt Phá
Máy Bơm	Bơm 1 tốc độ (On/Off thủ công)	Bơm biến tần (Inverter) điều khiển qua App	Tiết kiệm đến 40% điện năng
Bình Lọc	Cát thạch anh (Lọc 20-50 micron)	Vật liệu AFM + Cảm biến áp suất	Giảm 50% lượng nước rửa ngược
Đường Ống	PVC Schedule 40 cơ bản	PVC Schedule 80 + Sensor rò rỉ	Phát hiện sự cố sớm, tránh sụt lún hồ
Hệ Đầu Hút	Skimmer & Main Drain chuẩn	Tích hợp đèn UV & Sensor đo nồng độ	Khử khuẩn 99% trước khi về bình lọc

Sự kết hợp giữa hệ thống lọc nước hồ bơi truyền thống và công nghệ cảm biến IoT không chỉ giúp vận hành nhàn nhã hơn mà còn kéo dài tuổi thọ thiết bị gấp 1.5 lần.

8. Checklist lắp đặt cấu tạo hệ thống lọc nước hồ bơi truyền thống đúng tiêu chuẩn

Để đảm bảo quá trình lắp đặt đúng tiêu chuẩn lọc nước bể bơi, bạn có thể sử dụng bảng kiểm nhanh dưới đây cho công trình của mình:

[ ] Máy bơm: Công suất HP phải đảm bảo đạt Turnover rate (tổng lưu lượng) dưới 6 giờ cho toàn bộ thể tích hồ.
[ ] Bình lọc: Kiểm tra đồng hồ áp suất (Pressure gauge) phải ở mức 1.0 – 1.5 bar khi mới khởi động lần đầu với vật liệu lọc sạch.
[ ] Van Multiport: Thử nghiệm quay đủ 6 chế độ để đảm bảo không bị kẹt ron và không rò rỉ nước ở cổng Waste.
[ ] Đường ống: Toàn bộ hệ thống ống PVC phải được thử áp bằng nước hoặc khí nén trước khi lấp đất/đổ bê tông.
[ ] Đầu hút & Trả nước: Skimmer phải được đặt ở hướng đón gió/dòng chảy chủ đạo để gom rác hiệu quả nhất.
[ ] Kết nối IoT: Nếu có tích hợp, hãy kiểm tra tín hiệu Wifi/Bluetooth từ tủ điện đến bộ cảm biến trong phòng máy.

9. Câu hỏi thường gặp về cấu tạo hệ thống lọc nước hồ bơi truyền thống

Dưới đây là tổng hợp 4 nhóm câu hỏi phổ biến mà khách hàng của chúng tôi thường gặp khi tìm hiểu về hệ thống lọc nước hồ bơi truyền thống:

Hệ thống lọc truyền thống có bắt buộc phải có bể cân bằng không?

Trả lời: Không bắt buộc đối với các hồ bơi gia đình sử dụng Skimmer. Tuy nhiên, đối với hồ bơi vô cực (Overflow) hoặc hồ bơi kinh doanh lớn, bể cân bằng là thành phần thiết yếu để ổn định mực nước và hỗ trợ quá trình lọc tràn đạt hiệu quả cao nhất.

Tại sao bình lọc cát lại là lựa chọn ưu tiên trong cấu tạo truyền thống?

Trả lời: Bình lọc cát có ưu điểm là bền bỉ, dễ vận hành và chi phí thay thế vật liệu lọc (cát silica) cực kỳ rẻ. Ngoài ra, khả năng Backwash (rửa ngược) giúp vệ sinh bình lọc nhanh chóng mà không cần tháo dỡ phức tạp như lọc lõi giấy (Cartridge filter).

Có bao nhiêu loại đầu hút phổ biến trong một hồ bơi chuẩn?

Trả lời: Có 4 loại chính gồm:

Skimmer: Hút nước mặt.
Main Drain: Thu đáy.
Vacuum Port: Cổng kết nối máy hút vệ sinh thủ công.
Gutter Drain: Rãnh thoát nước (dành cho hồ bơi tràn viền).

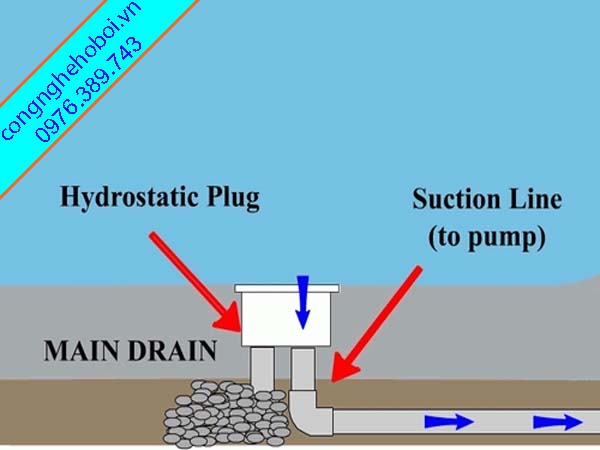

Cấu Tạo Hộp Thu Đáy Bể Bơi

So sánh cát thạch anh và đá Zeolite trong bình lọc?

Trả lời: Cát thạch anh là vật liệu phổ biến nhất, rẻ và bền. Đá Zeolite có khả năng lọc tinh hơn (lên đến 10 micron) và có khả năng hấp thụ amoniac trong nước, nhưng giá thành cao hơn và cần quy trình tái tạo định kỳ bằng nước muối.

10. Sơ đồ quy trình tuần hoàn của cấu tạo hệ thống lọc nước hồ bơi truyền thống

Để bạn dễ dàng hình dung sự phối hợp của 4 thành phần trong cấu tạo hệ thống lọc nước hồ bơi truyền thống, hãy nhìn vào chu trình dưới đây:

Hồ bơi (Nước bẩn) ⮕ Đầu hút (Skimmer/Main Drain) ⮕ Đường ống hút.
Đường ống hút ⮕ Máy bơm (Tiền lọc rác) ⮕ Van đa năng.
Van đa năng ⮕ Bình lọc cát (Xử lý cặn bẩn) ⮕ Hệ thống khử trùng.
Hệ thống khử trùng ⮕ Đường ống trả ⮕ Đầu trả nước (Hồ bơi – Nước sạch).

11. Đoạn Kết

Cấu tạo hệ thống lọc nước hồ bơi truyền thống với 4 thành phần bắt buộc — máy bơm, bình lọc, đường ống và hệ đầu hút — chính là nền tảng vững chắc nhất để đảm bảo nguồn nước luôn trong xanh và an toàn theo TCVN. Việc hiểu rõ nguyên lý hoạt động và áp dụng các kinh nghiệm lắp đặt thực tế sẽ giúp bạn tiết kiệm đến 30% chi phí vận hành lâu dài. Đặc biệt, xu hướng tích hợp cảm biến IoT trong năm 2026 sẽ giúp việc quản lý hồ bơi trở nên đơn giản và chuyên nghiệp hơn bao giờ hết. Hãy áp dụng những kiến thức này ngay hôm nay để sở hữu một hồ bơi lý tưởng cho gia đình mình!
